一 用途
JFG型系列刮沫机用于各种矩形气浮池的刮沫和撇渣。分成组合式(适用于池宽小于4m)和行车式(适用于池宽大于4m)两类。 |
| 二 型号意义 |
|
|
三 特点
行程开关控制刮沫机在轨道上自动定时刮沫和撇渣，也可手动操作；设备结构紧凑；运行平稳；操作方便；消耗功率低。 |
四 构造及工作过程

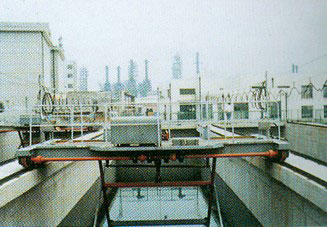

JFG系列刮沫机主要由行车梁、撇渣装置、驱动装置、电气控制装置、导轨及撞块等几个部分组成(见结构简图)。

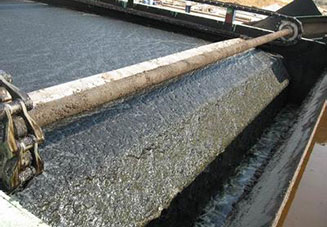

本机工作时将液面所有浮渣由池子的一端刮到池子的另一瑞，行车通过行程开关自动换向运行，但在行车换向前，依靠池壁的导程板，使装有导轮的刮板抬起，行车开始空载运行。当返回到终点时，又依靠碰撞挡块，使刮板落下，行车又继续进行刮沫和撇渣，设备土建要求如图所示，设备的主要技术参数和规格见下表。 |
| 五 技术参数及规格 |
|
型号
|
轨道中心距(m) |
标准池宽(mm) |
电机功率(kW)
|
钢轨型号(kg／m)
|
池顶至液面距离(mm)
|
|
JFG-2.0 |
2.0 |
1750 |
0.37 |
8 |
200 |
|
JFG-2.5 |
2.5 |
2250 |
0.37 |
8 |
200 |
|
JFG-3.0 |
3.0 |
2750 |
0.37 |
8 |
200 |
|
JFG-3.5 |
3.5 |
3250 |
0.37 |
8 |
200 |
|
JFG-4.0 |
4.0 |
3750 |
0.55 |
11 |
300 |
|
JFG-4.5 |
4.5 |
4250 |
0.55 |
11 |
300 |
|
JFG-5.0 |
5.0 |
4750 |
0.55 |
11 |
309 |
|
JFG-6.0 |
6.0 |
5750 |
0.75 |
11 |
300 |
|
JFG-7.0 |
7.0 |
6750 |
0.75 |
11 |
300 |
|
JFG-8.0 |
8.0 |
7750 |
0.75 |
11 |
300 | |
| 注：客户订货时需提代详细的土建条件图。若为特殊规格，我公司可另行设计制造。 |
|
|
| |
