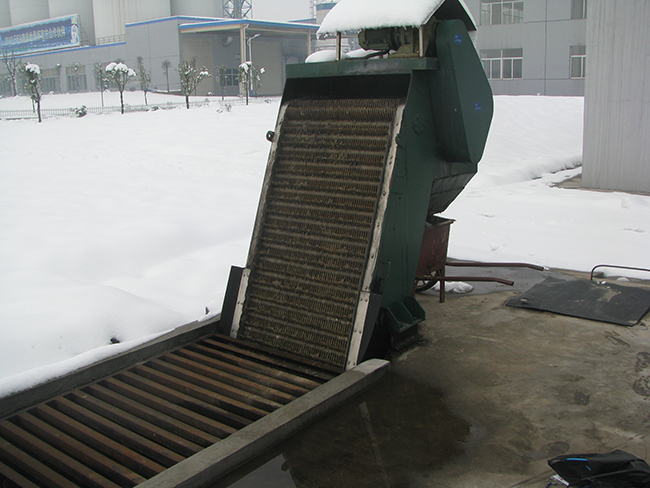

JHG回转式格栅,

二主要特点
1.整机结构紧凑、运转平稳、维修方便。
2.操作简单、可实现自动连续运行可点动间断运行。
3.设有启动缓冲卸料机构，卸料自动、干净。
4.水下部先用优质不锈钢材料制作、耐腐蚀性好、使用寿命长。
5.设有过载保护装置，保护设备安全运行。
三结构与原理
本设备斜置于污水通道中，与地面形成一定的斜角，栅角与机架固定为一，栅条用于拦截污水中的污物，机架两侧设有链条导轨，用于支撑传动链条、传动；链条间固定数组除污耙，耙齿伸入栅条缝隙之中；由驱动电机带动减速机，减速机带动链条做回转运动，通过链条的回转带动除污耙完成除渣动作。该设备主要由格栅传动装置、机架、除污耙、撇渣装置、电器控制等部分组成。

四技术参数及安装尺寸

型号	JHG10	JHG12	JHG14	JHG16	JHG18	JHG20	JHG22	JHG24	JHG26	JHG28	JHG30
安装角度α	60^o~80^o	60^o~80^o	60^o~80^o	60^o~80^o	60^o~80^o	60^o~80^o	60^o~80^o	60^o~80^o	60^o~80^o	60^o~80^o	60^o~80^o
栅条山隙（mm）	20~80	20~80	20~80	20~80	20~80	20~80	20~80	20~80	20~80	20~80	20~80
链条节距（mm）	50.8	50.8	50.8	50.8	50.8	50.8	50.8	50.8	50.8	50.8	50.8
电机功率（kw）	1.1~1.5	1.1~1.5	1.1~1.5	1.1~1.5	1.1~1.5	1.1~1.5	1.1~1.5	1.1~1.5	1.1~1.5	1.1~1.5	1.1~1.5
运动速度（m/min）	5.76	5.76	5.76	5.76	5.76	5.76	5.76	5.76	5.76	5.76	5.76
过栅流速（m/s）	≤1	≤1	≤1	≤1	≤1	≤1	≤1	≤1	≤1	≤1	≤1
公称栅宽B（mm）	1000	1200	1400	1600	1800	2000	2200	2400	2600	2800	3000
有效栅宽B₁(mm)	700	900	1100	1300	1500	1700	1800	2000	2200	2500	2700
设备总宽B₂(mm)	1290	1790	1690	1300	2090	2290	2490	2690	2890	3090	3290
设备地面高h₁（mm）	≤2150	≤2150	≤2150	≤2150	≤2150	≤2150	≤2150	≤2150	≤2150	≤2150	≤2150
排渣高度（mm）	60^o：H=1000； 65^o：H=1120； 70^{^o}：H=1050； 75^o：H=1200； 80^o：H=1350；
设备总长L（mm）	L=(H+160)/sin α +2325-450ctg α
水槽长度L1（mm）	L1=300+H*ctg+750/sin α
水槽深度H（mm）	用户或设计院提供数据
水槽宽度B₃(mm)	1050	1250	1450	1650	1850	2050	2250	2450	2650	2850	3050

注：安装角度推荐采用70^o或75^o。
　栅条间隙由用户自定，但小值为15mm
　栅条垂直高度 H1由用户按过水量自定。　
