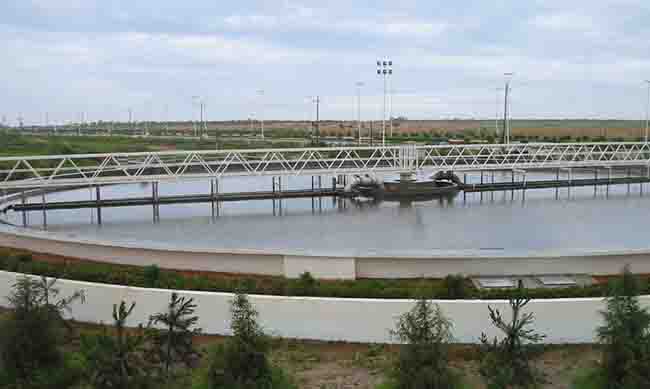

一、用途 周边传动系列吸泥机用于污水处理厂圆形二次沉淀,将沉降在池底上的污泥刮集至一组沿斗径方向布置的吸泥管管口,再通过中心排泥管排出,以便污泥回流或浓缩脱水,并将池面浮渣刮集,通过浮渣漏斗排出池外。 |
二、型号意义 |
|
|
|
三、特点 1.结构简单、重量轻:由于采用箱形梁结构,特别是半桥式吸泥机,只有一套驱动机构,直径40米以内吸泥机工作桥兼作输泥槽,同全桥式吸泥机相比,重量大大下降。 2.维护简单方便,运行费用低:由于采用虹吸管将集泥槽的污泥排至中心派泥管,没有动密封,避免上清液短流。 3.新型的排泥量调节阀,运行可靠,使用方便,保护排泥浓度。 4.新型的传动机构,减速机采用轴装式,行政轮采用标准实心轮胎,安装方便,结构简单紧凑,效率高,重量轻。 5.电气元件均采用户外型,安全可靠,可随机控制和远程控制。 6.根据用户需要,行走轮可为橡胶轮、尼龙轮、钢轮,可按用户特定尺寸制造,可提供平底池、斜底池和不需集泥板大扁嘴吸口的吸泥机。与水接触的部件亦可用不锈钢制作。 |
|
四、构造及工作过程 |
周边传动吸泥机为虹吸式吸泥机,如图-1所示,由工作桥、吸泥管系、集泥槽、虹吸管、抽真空系统、中心泥罐、中心支座、驱动机构、刮渣板、集电器、电控箱等组成。 工作桥由安装在周边的驱动机构带动,绕安装在池中心支墩上的中心支座旋转,沉淀在池底的污泥由集泥板集至吸泥口,在液位差的作用下,污泥经吸泥口、集泥槽、虹吸管、中心泥罐、排泥管排至池外。每个吸泥管上端设有排泥量调节阀,以调节各吸泥管的流量和浓度。液面上的浮渣在浮渣刮板和周边档渣堰形成的渐缩区域内集中,由浮渣刮耙扒到集渣斗,排除池外。主要技术参数见表1,表2,设备土建见图-2和表3。 |
|
技术参数及规格 |
参数/规格表 |
池径D(mm) |
标准池深H(mm) |
池深 |
周边线速度(m/min) |
驱动功率(kw) |
JBX20-30 |
20~30 |
20 |
3.0~4.0 |
~2.0 |
0.37 |
25 |
30 |
0.55 |
JBX30-40 |
30~40 |
35 |
3.0~4.0 |
~3.0 |
0.55 |
40 |
0.75 |
JBX40-50 |
40~50 |
45 |
3.0~4.4 |
~3.0 |
0.75 |
50 | |
设备重量表 |
设备型号 |
JBX16 |
JBX18 |
JBX20 |
JBX25 |
JBX30 |
JBX35 |
JBX40 |
JBX50 |
设备重量(kg) |
4385 |
5560 |
6060 |
7176 |
8425 |
9580 |
10295 |
18600 | |
注:表中所列设备重量为池深4m,水质为一般市政污水、池面为水磨石(或水泥)、行车轮为橡胶轮时的设备总重。 |
土建条件尺寸表: |
D1(m) |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
D2(mm) |
4200 |
4200 |
4200 |
4200 |
4200 |
4500 |
4500 |
D3(mm) |
3600 |
3600 |
3600 |
3600 |
3600 |
3900 |
3900 |
D1(mm) |
2400 |
2400 |
2400 |
2400 |
2400 |
2700 |
2700 |
H(mm) |
3.0、3.5、4.0 |
3.0、3.5、4.0 |
3.0、3.5、4.0 |
3.0、3.5、4.0 |
3.0、3.5、4.0 |
3.0、3.5、4.0 |
3.0、3.5、4.0 |
a(mm) |
300 |
300 |
300 |
300 |
300 |
300 |
300 |
b(mm) |
1650 |
1650 |
1650 |
1650 |
1650 |
1750 |
1750 |
c(mm) |
400 |
400 |
450 |
500 |
550 |
600 |
650 |
d(mm) |
550 |
600 |
650 |
700 |
750 |
800 |
850 |
h(mm) |
1800 |
1800 |
1800 |
1800 |
1800 |
1850 |
1800 |
n(个) |
118 |
148 |
183 |
213 |
243 |
273 |
303 | |
