一、用途
中心传动刮泥机适用于污水处理厂幅流式沉淀池。其主要功能是将沉降在池底的污泥刮集至积泥坑，以便污泥回流或浓缩脱水。视情况需要，还可以设置池面刮渣机构，收集池面浮渣并通过浮渣漏斗排出池外。 |
| 二、型号意义 |
|
三、特点

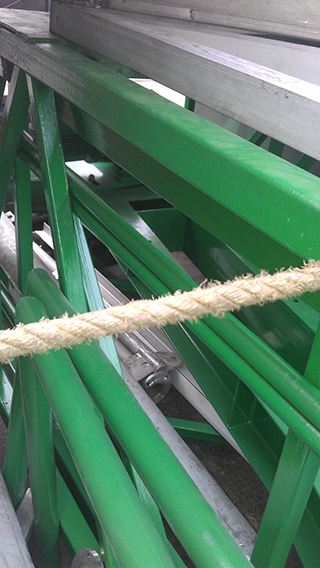

1． 工作桥采用桁架结构，简洁、美观、轻巧。 2．维护简单方便，运行费用低。
3．传动减速机多种选择：采用三级摆线减速机直接驱动，结构简单紧凑，检修方便；采用减速机、传递齿轮、回转轴承组合驱动，能获得极大的驱动扭矩，适用于重载场合。
4.电气元件均采用户外型，安全可靠，可随机控制和远程控制。
5.设备可以按用户特定尺寸制造。与水接触的部件可以用不锈钢制作。 |
| |
|
四、构造及工程过程
中心传动刮泥机根据结构形式可以分为中心传动悬挂式刮泥机和中心传动垂架式刮泥机。中心传动悬挂式刮泥机主要用于池径小于20m的池体，中心传动垂架式刮泥机主要用于池径大于15m的池体。

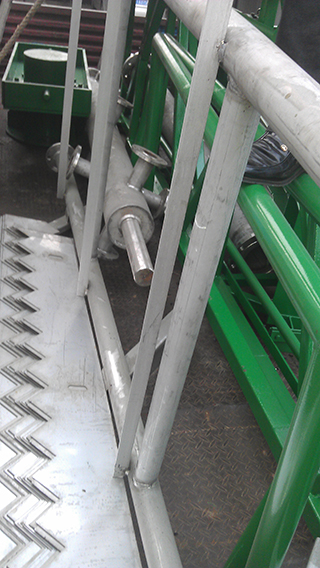

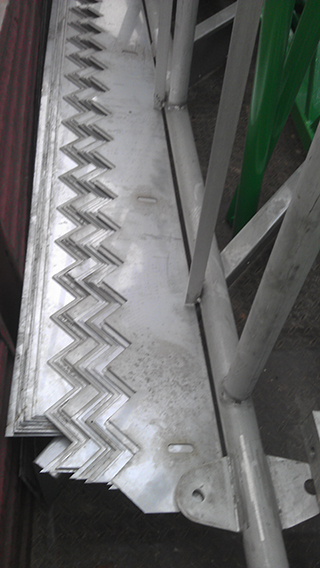

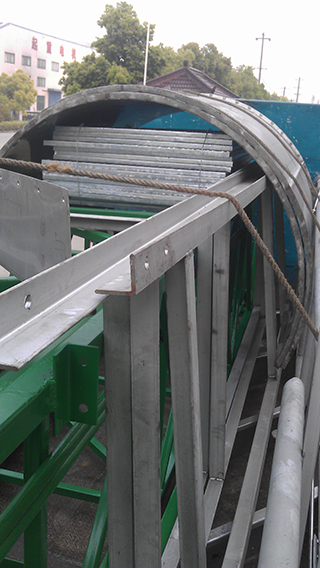

中心传动悬挂式刮泥机由工作桥、驱动装置、传动轴、刮臂及刮泥板、拉索、水下轴承、泥斗搅拌桨、稳流筒和电控柜等主件组成。根据实际情况和用户的要求还可以提供出水堰板、撇渣机构、挡渣板和出渣斗等附件。设备外形图参见附图1。
中心传动悬挂式刮泥机运行时，由安装在工作桥上的驱动装置驱动传动轴旋转，传动轴旋转时带动两侧刮臂绕池中心轴线旋转，安装在刮臂上的一组刮泥板在随刮臂旋转中，将沉降在池底的污泥刮向池中心集泥坑。同时，液面上的浮渣(如果有的话)由刮渣板和周边挡渣板形成的渐缩区域内集中，由浮渣刮耙扒到集渣斗并排出池外。
中心传动垂架式刮泥机由工作桥(通常半桥)、驱动装置(通常采用减速机、传递齿轮、回转轴承组合)、旋转垂架、刮臂及刮泥板、拉索、泥斗搅拌桨、稳流筒和电控柜等主件组成。根据实际情况和用户的要求还可以提供出水堰板、撇渣机构、挡渣板和出渣斗等附件。设备外形图参见附图2。
中心传动垂架式刮泥机运行时，安装在工作桥上的驱动系统带动悬挂在下面的垂架作旋转运动，从而带动两侧刮臂及刮板作顺时针运行，将沉淀于池底的污泥刮向池中心集泥坑，通过排泥管排出沉淀池。同时，液面上的浮渣(如果有的话)由刮渣板和周边挡渣板形成的渐缩区域内集中，由浮渣刮耙扒到集渣斗并排出池外。 中心传动悬挂式刮泥机技术参数见表1，中心传动垂架式刮泥机技术参数见表2；中心传动悬挂式刮泥机土建条件图见附图3和表3，中心传动垂架式刮泥机土建条件图见附图4和表4。
|
| 技术参数表一 |
|
型号规格 |
池径(m) |
水深(m) |
池深(m) |
周边线速度(m/min) |
驱动功率(kw) |
|
ZXG4 |
4 |
2.8～3.6 |
3.2～4 |
1~2 |
0.55 |
|
ZXG6 |
6 |
3～3.6 |
3.4～4 |
|
ZXG8 |
8 |
3.2～4 |
3.6～4.4 |
|
ZXG10 |
10 |
3.6～4.4 |
4～4.8 |
|
型号规格 |
池径(m) |
水深(m) |
池深(m) |
周边线速度(m/min) |
驱动功率(kw) |
|
ZXG12 |
12 |
3.6～4.4 |
4～4.8 |
1~2 |
0.55 |
|
ZXG14 |
14 |
|
ZXG16 |
16 |
0.75 |
|
ZXG18 |
18 |
|
ZXG20 |
20 |
|
| 技术参数表二 |
|
型号规格 |
池径(m) |
水深(m) |
池深(m) |
周边线速度(m/min) |
驱动功率(kw) |
|
JZCG18 |
18 |
2.6~3.6 |
3~4 |
1.5 |
0.55 |
|
JZCG20 |
20 |
|
JZCG22 |
22 |
1.5~2 |
|
JZCG25 |
25 |
|
JZCG28 |
28 |
1.5~2.5 |
0.55 |
|
JZCG30 |
30 |
|
JZCG32 |
32 |
2~3 |
|
JZCG35 |
35 |
|
JZCG38 |
38 |
0.55x2 |
|
JZCG40 |
40 |
|
| 中心传动悬挂式刮泥机土建条件尺寸表3(单位：mm)： |
|
D(m) |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
|
D1 |
1000 |
1230 |
1470 |
1700 |
1930 |
2170 |
2400 |
2630 |
2850 |
|
D2 |
700 |
875 |
1050 |
1225 |
1400 |
1575 |
1750 |
1920 |
2070 |
|
H1 |
500 |
620 |
730 |
850 |
965 |
1080 |
1200 |
1320 |
1450 |
|
L |
4200 |
6200 |
8200 |
10200 |
12200 |
14200 |
16200 |
18200 |
20200 |
|
M1 |
φ600x16 |
|
M2 |
1200x200x16/2件 |
1300x250x16/2件 |
|
| 中心传动垂架式刮泥机土建条件尺寸表3(单位：mm)： |
|
D(m) |
18 |
20 |
22 |
25 |
28 |
30 |
32 |
35 |
38 |
40 |
|
D1 |
2000 |
2100 |
2200 |
|
D2 |
1500 |
1600 |
1700 |
|
D3 |
3300 |
3900 |
4400 |
5000 |
5500 |
|
D4 |
2800 |
3350 |
3800 |
4350 |
4800 |
|
B1 |
9100 |
10100 |
11100 |
12600 |
14100 |
15100 |
16100 |
17600 |
19100 |
20100 |
|
B2 |
600 |
650 |
700 |
750 |
800 |
|
H1 |
800 |
925 |
1000 |
1100 |
1200 |
|
M1 |
1250x250x16 |
|
M2 |
1200 |
1200 |
1300 |
1300 |
1300 |
1400 |
1400 |
1400 |
1400 |
1400 | |
|
|
