一 用途
带式(浓缩)压滤脱水机适用于市政给排水、造纸、煤炭、化工、冶金、矿山、建材、食 品等行业等行业的固液分离和脱水，是物料脱水的理想装备。其中采用带式浓缩压滤脱水机将省去污泥浓缩机的投资。
二 型号表示方式 |
|
特点
1． 带式压滤脱水机具有可调进泥系统；
2． 加长的重力脱水区；
3． 有效带宽增加150mm；
4． 更多的压榨辊组成的合理辊系；
5． 加强的初压辊压榨力分布设计； |

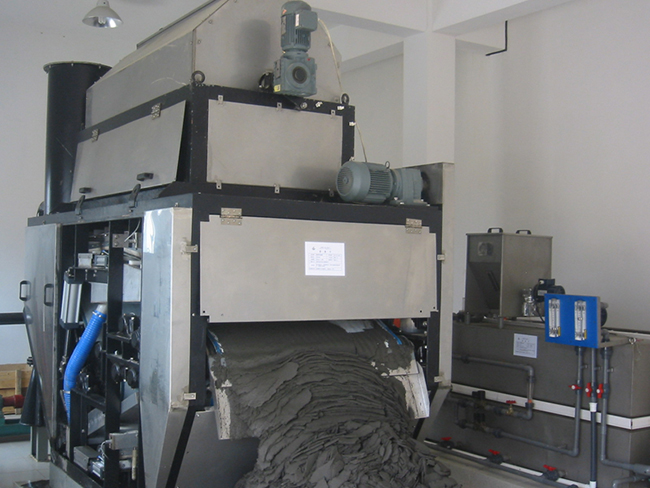

| 四 构造及工作过程 |
带式压滤脱水机主要由驱动机构、污泥均布机构、滤带纠偏机构、滤带清洗机构、张紧机构、导向机构、卸料机构、重力脱水区、压滤脱水区、机架、主机接线盒等组成。外形图见图1，外形尺寸参见表1,技术参数见表2。
经充分混合絮凝反应的污泥进入布泥机构后，首入重力脱水区，在重力作用下，自由水与絮团分离，脱除滤浆中大部分的自由水。然后进入楔形区脱水，楔形区主要作用使滤浆进一步平整、厚度均匀，同时受到轻度挤压，由上下滤带形成的楔形空间由大到小，两滤带合拢，使夹在滤带中间的滤浆受到的挤压力逐步增加，水份不断地从滤浆中排出，此时泥浆已失去流动性。再经过数个呈S型排列压榨辊对滤饼的压榨、错动、剪切后，滤浆脱去大部分胞间水，完成了污泥脱水。滤带经过卸料机构时，泥饼被刮刀从滤带上刮落。上下滤带经清洗再生后重新返回重力脱水区，完成了一次污泥脱水的循环。
带式浓缩压滤脱水机主要由带式浓缩脱水段和带式压滤脱水段组成。每段由驱动机构、 污泥均布机构、滤带纠偏机构、张紧机构、导向机构、卸料机构、机架等组成。压滤脱水段还包括各种压滤辊。外形图见图2，外形尺寸表参见表3,技术参数见表4。
经充分混合絮凝反应的污泥流入浓缩段的进料分配箱后，被均匀分布到倾斜式的浓缩段上，浓缩脱水段的主要作用是脱去物料中的自由水，使物料的流动性减小，为下一步过滤作准备。污泥在泥耙的多次疏导和重力作用下，随着滤布的移动，迅速脱去大量的游离水。重力脱水后的浓缩污泥经翻转机构，被输送至压滤段的重力脱水区进一步脱水。然后进入S型压榨段，在S型压榨段中，污泥被夹在上、下滤带中间，经过数个呈S形排列压榨辊对滤饼的压榨、错动、剪切后，污泥被再一次脱水。滤带经过卸料机构时，泥饼被刮刀从滤带上刮落。在整个浓缩压榨过滤阶段，各滤带不断地被自动清洗。
带式压滤脱水机土建条件图见图3和表5，带式浓缩压滤脱水机土建条件见图4和表6。 |
|
外形尺寸 表1
|
|
项目 \ 型号 |
DY1000 |
DY1500 |
DY2000 |
DY2500 |
|
L1(mm) |
1800 |
2300 |
|
L2(mm) |
2020 |
1520 |
|
L3(mm) |
0 |
810 |
|
进料高度H1(mm) |
1290 |
1330 |
|
卸料高度H2(mm) |
1235 |
1240 |
1242 |
|
长x宽x高(LxBxH)(mm) |
5000x1950x2266 |
5700x2450x2380 |
5700x2950x2380 |
5700x3450x2380 | |
| 技术参数 表2 |
|
型号 \项目 |
DY1000 |
DY1500 |
DY2000 |
DY2500 |
|
滤带宽度(mm) |
1150 |
1650 |
2150 |
2650 |
|
滤带运行速度(m/min) |
1～5m/min |
|
主机驱动功率(kw) |
1.1+0.37 |
1.5+0.37 |
2.2+0.37 |
3+0.37 |
|
系统总功率(kw) |
13.34 |
17.09 |
17.79 |
20.44 |
|
清洗水压(Mpa) |
＜0.5 |
|
清洗水量(m3/h) |
8～10 |
12～15 |
15～20 |
25～30 |
|
主机运行质量(kg) |
3100 |
4300 |
5500 |
6800 |
|
进料含水率(%) |
95～97 |
|
出泥含水率(%) |
75～82 |
|
处理量(m3/h) |
3～6 |
6～10 |
8～15 |
10～20 | |
|
|
型号 \ 项目 |
DYN1000 |
DYN1500 |
DYN2000 |
DYN2500 |
|
进料高度H1(mm) |
2166 |
2218 |
|
卸料高度H2(mm) |
1260 |
1250 |
1255 |
|
长L(mm) |
6655 |
6870 |
|
宽B(mm) |
1950 |
2450 |
2950 |
3450 |
|
高H(mm) |
2400 |
2480 | |
| 技术参数表三 |
|
型号 \ 项目 |
DYN1000 |
DYN1500 |
DYN2000 |
DYN2500 |
|
进料高度H1(mm) |
2166 |
2218 |
|
卸料高度H2(mm) |
1260 |
1250 |
1255 |
|
长L(mm) |
6655 |
6870 |
|
宽B(mm) |
1950 |
2450 |
2950 |
3450 |
|
高H(mm) |
2400 |
2480 | |
| 技术参数表4 |
|
型号 \项目 |
DYN1000 |
DYN1500 |
DYN2000 |
DYN2500 |
|
滤带宽度(mm) |
1150 |
1650 |
2150 |
2650 |
|
滤带运行速度(m/min) |
浓缩段：3.5~17.5m/min,压榨段：1～5m/min |
|
主机驱动功率(kw) |
1.1+0.55 |
1.5+0.75 |
2.2+0.75 |
3+1.1 |
|
系统总功率(kw) |
16.02 |
20.97 |
25.17 |
27.37 |
|
清洗水压(Mpa) |
＜0.5 |
|
清洗水量(m3/h) |
10~12 |
18～20 |
22～25 |
35～40 |
|
主机运行质量(kg) |
5100 |
6600 |
8540 |
10000 |
|
进料含水率(%) |
98～99.5 |
|
出泥含水率(%) |
75～85 |
|
处理量(m3/h) |
15～40 |
20～60 |
25～80 |
40～100 | |
|
| 带式压滤脱水机土建调件尺寸 表5 |
|
项目 \ 型号 |
DY1000 |
DY1500 |
DY2000 |
|
L1(mm) |
1800 |
2300 |
|
L2(mm) |
2020 |
1520 |
|
L3(mm) |
0 |
810 |
|
絮凝罐基础高度(mm) |
580 |
620 |
|
主机预埋钢板中心距B1(mm) |
1450 |
1950 |
2450 |
|
主机基础宽度B2(mm) |
1650 |
2150 |
2650 |
|
总宽度B(mm) |
2650 |
3150 |
3650 | |
|
| 带式浓缩压滤脱水机土建调件尺寸 表6 |
|
项目 \ 型号 |
DYN1000 |
DYN1500 |
DYN2000 |
DYN2500 |
|
L1(mm) |
630 |
730 |
|
L2(mm) |
1390 |
1400 |
|
浓缩基础宽度B1(mm) |
1450 |
1950 |
2450 |
2950 |
|
压榨基础宽度B2(mm) |
1650 |
2150 |
2650 |
3150 |
|
总宽度B(mm) |
2650 |
3150 |
3650 |
4150 | |
